พรีวิว ASRock Z690 PG RIPTIDE บอร์ดสายคุ้ม เพื่อ Intel Gen 12

จุดเด่นของ Intel Gen 12 คือเรื่องของความแรง และแพงด้วย DDR5 แต่ ASRock Z690 PG RIPTIDE ที่มาแนะนำในวันนี้ นอกจากรองรับ Intel Gen 12 แล้ว แต่ยังคงรองรับ DDR4 เพื่อความคุ้มค่า และยังคงฟังค์ชั่นสายคุ้มอย่างครบครัน

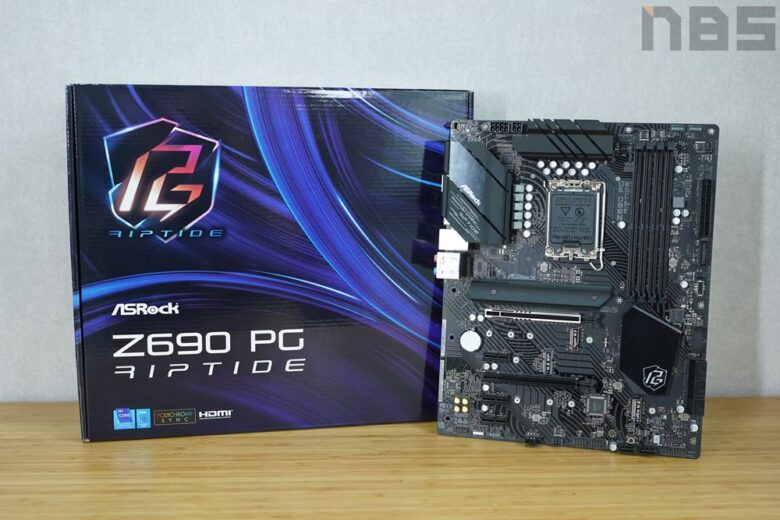

ASRock Z690 PG RIPTIDE

Advertisement

ASRock Z690 PG RIPTIDE เมนบอร์ดสายคุ้มที่ออกแบบมาเพื่อ Intel Gen 12 ด้วยจุดเด่นของชิปเซ็ตตัวแรงอย่าง Intel Z690 พร้อมรองรับฟังค์ชั่นใหม่อย่างครบครันไม่ว่าจะเป็น LGA 1700 เพื่อ Intel Gen 12 สล๊อตการ์ดจอ PCIe 5.0 x16 ภาคจ่ายไฟที่รองรับการโอเวอร์คล๊อคถึง 13 เฟส แต่ยังคงรองรับแรมแบบ DDR4 อยู่ที่บัสสูงถึง 4,800 MHz ในโหมดโอเวอร์คล๊อค ทำให้ยังสามารถใช้แรมตัวเก่าสายคุ้มประกอบเครื่องได้ เพราะถ้ารอ DDR5 ก็ไม่รู้จะได้ใช้เมื่อไร แถมยังแพงเวอร์มากตอนนี้ นอกจากนั้นก็ยังมาพร้อม Slot ต่างๆจัดเต็มครบครัน รองรับการอัพเกรทเต็มที่ในแบบเมนบอร์ด Full ATX

ASRock Z690 PG RIPTIDE

Unique Feature ASRock USB 3.2 Gen2
– ASRock USB 3.2 Gen2x2 Type-C Port (20 Gb/s)
– ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)
ASRock Super Alloy
– XXL Aluminum Alloy Heatsink
– Premium Power Choke
– 55A Dr.MOS
– Premium Memory Alloy Choke (Reduces 70% core loss compared to iron power choke)
– Matte Black PCB
– High Density Glass Fabric PCB
– 2oz Copper PCB
Killer 2.5G LAN
ASRock Auto Driver Installer
ASRock Steel Slot
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
CPU  – Supports 12 Gen Intel® Core™ Processors (LGA1700)
 – Digi Power design
 – 13 Power Phase design
 – Supports Intel® Hybrid Technology
 – Supports Intel® Turbo Boost Max 3.0 Technology
Chipset  – Intel® Z690
Memory  – Dual Channel DDR4 Memory Technology
– 4 x DDR4 DIMM Slots
– Supports DDR4 non-ECC, un-buffered memory up to 5000+(OC)*
– Supports ECC UDIMM memory modules (operate in non-ECC mode)
– Max. capacity of system memory: 128GB**
– Supports Intel® Extreme Memory Profile (XMP) 2.0
BIOS  – 256Mb AMI UEFI Legal BIOS with multilingual GUI support
– ACPI 6.0 Compliant wake up events
– SMBIOS 2.7 Support
– CPU Core/Cache, CPU Core/Cache Load-Line, CPU GT, CPU GT Load-Line, DRAM, +0.82V PCH, +1.05V PCH, VCCIN AUX, +1.8V PROC, +1.05V PROC Voltage Multi-adjustment
Graphics  – Intel® Xe Graphics Architecture (Gen 12)
– Supports HDMI 2.1 TMDS Compatible with max. resolution up to 4K x 2K (4096×2160) @ 60Hz
– Supports HDCP 2.3 with HDMI 2.1 TMDS Compatible Port
Audio  – 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
– Supports Surge Protection
– Gold Audio Jacks
– Nahimic Audio
LAN  – 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
– Killer E3100G
– Supports Killer LAN Software
– Supports Wake-On-LAN
– Supports Lightning/ESD Protection
– Supports Energy Efficient Ethernet 802.3az
– Supports PXE
Slots  – 2 x PCIe x16 Slots (PCIE1/PCIE3: single at Gen5x16 (PCIE1); dual at Gen5x16 (PCIE1) / Gen4x4 (PCIE3))*
– 3 x PCIe Gen3x1 Slots
– Supports AMD CrossFire™
– 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module and Intel® CNVi (Integrated WiFi/BT)- 2 x PCIe x16 Slots (PCIE1/PCIE3: single at Gen5x16 (PCIE1); dual at Gen5x16 (PCIE1) / Gen4x4 (PCIE3))*
– 3 x PCIe Gen3x1 Slots
– Supports AMD CrossFire™
– 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module and Intel® CNVi (Integrated WiFi/BT)
Storage  – 8 x SATA3 6.0 Gb/s Connectors*
– 1 x Hyper M.2 Socket (M2_1, Key M), supports type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode**
– 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2242/2260/2280 PCIe Gen4x4 (64 Gb/s) mode**
– 1 x Ultra M.2 Socket (M2_3, Key M), supports type 2260/2280/22110 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) modes**
RAID  – Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
– Supports RAID 0, RAID 1 and RAID 5 for M.2 NVMe storage devices
Connector  – 1 x SPI TPM Header
– 1 x Power LED and Speaker Header
– 1 x RGB LED Header*
– 3 x Addressable LED Headers**
– 1 x CPU Fan Connector (4-pin)***
– 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
– 4 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
– 1 x 24 pin ATX Power Connector
– 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector
– 1 x Thunderbolt™ AIC Connector (5-pin) (Supports ASRock Thunderbolt™ 4 AIC Card)
– 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
– 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) (ASMedia ASM1074 hub) (Supports ESD Protection)
– 1 x Front Panel Type C USB 3.2 Gen1 Header (Supports ESD Protection)
– 1 x Clear CMOS Button
Rear Panel I/O  – 3 x Antenna Mounting Points
– 1 x PS/2 Mouse/Keyboard Port
– 1 x HDMI Port
– 1 x Optical SPDIF Out Port
– 2 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) (ReDriver) (Supports ESD Protection)
– 1 x USB 3.2 Gen2x2 Type-C Port (20 Gb/s) (ReDriver) (Supports ESD Protection)
– 2 x USB 3.2 Gen1 Type-A Ports (Supports ESD Protection)*
– 2 x USB 2.0 Ports (Supports ESD Protection)
– 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
– 1 x BIOS Flashback Button
– HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)
Form Factor  – ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
– Solid Capacitor design
– 2oz Copper PCB

ASRock Z690 PG RIPTIDE 01 ASRock Z690 PG RIPTIDE 02

ASRock Z690 PG RIPTIDE มาในกล่องโทนน้ำเงินดำ พร้อมโชว์ฟีเจอร์ครบครัน

ASRock Z690 PG RIPTIDE 03

อุปกรณ์ภายในกล่องมาอย่างครบครัน ตามมาตรฐาน กระทั่งแผ่นไดร์เวอร์ แต่ที่น่าสนใจสุดคงเป็นคานสำหรับช่วยยึดการ์ดจอขนาดใหญ่ แถมมาให้ด้วย

ASRock Z690 PG RIPTIDE 04

ASRock Z690 PG RIPTIDE 05 ASRock Z690 PG RIPTIDE 06

ASRock Z690 PG RIPTIDE มาในโทนสีดำสนิท ดูเรียบๆ มีฮีทซิงค์ในส่วนของภาคจ่ายไฟและชิปเซ็ต โดยเป็นเมนบอร์ดแบบ Full Size ATX รองรับการติดตั้งอุปกรณ์ได้เยอะ เรียบๆ แต่ออปชั่นจัดว่าครบ

ASRock Z690 PG RIPTIDE 07 ASRock Z690 PG RIPTIDE 18

มาพร้อมจุดเด่นคือภาคจ่ายไฟที่มากถึง 13 เฟส พร้อมฮีทซิงค์ช่วยระบายความร้อน พร้อมภาคจ่ายไฟซีพียูที่รองรับการโอเวอร์คล๊อคแบบ 4+8 pin

ASRock Z690 PG RIPTIDE 08

Socket ใหม่ LGA 1700 ใหญ่ขึ้นอย่างชัดเจน และแน่นอนว่าฮีทซิงค์เก่าจำเป็นต้องใช้ขาล๊อคตัวใหม่ด้วยครับ

ASRock Z690 PG RIPTIDE 09

แรมสามารถติดตั้งได้ถึง 4 แถว ซึ่งยังคงเปนแบบ DDR4 รองรับบัสสูงสุดที่ 4,800 MHz ในโหมดโอเวอร์คล๊อค

ASRock Z690 PG RIPTIDE 15

ASRock Z690 PG RIPTIDE 11 ASRock Z690 PG RIPTIDE 16

PCIe 5.0 แบบ x16 1 Slot รุ่นใหม่ล่าสุดที่ยังไม่มีการ์ดจอรองรับ แต่ยังคงใช้ร่วมกับการ์ดจอรุ่นเก่าแบบ 4.0 ได้อย่างไม่มีปัญหา ส่วน x16 อีกอันจะเป็นแบบ PCIe 4.0 อยู่  และ x1 อีก 3 Slot รองรับ M.2 PCIe 4.0 2 Slot และ 3.0 อีก 1 Slot โดยสล๊อตบนจะมีฮีทซิงค์ช่วยระบายความร้อน พร้อม M.2 แบบ 2240 อยู่ขอบด้านซ้ายสำหรับต่อการ์ด WiFi แยก

ASRock Z690 PG RIPTIDE 13 ASRock Z690 PG RIPTIDE 14

พอร์ต SATA จำนวน 8 พอร์ต

ASRock Z690 PG RIPTIDE 20

ASRock Z690 PG RIPTIDE 21 ASRock Z690 PG RIPTIDE 22

ด้านหลังเมนบอร์ดจะมีจุดไฟ RGB แต่ไม่ได้มี Back Plate เสริมความแข็งแรง

ASRock Z690 PG RIPTIDE 19

พอร์ตเชื่อมต่อด้านหลังได้แก่

  • 3 x Antenna Mounting Points
  • 1 x PS/2 Mouse/Keyboard Port
  • 1 x HDMI Port
  • 1 x Optical SPDIF Out Port
  • 2 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) (ReDriver) (Supports ESD Protection)
  • 1 x USB 3.2 Gen2x2 Type-C Port (20 Gb/s) (ReDriver) (Supports ESD Protection)
  • 2 x USB 3.2 Gen1 Type-A Ports (Supports ESD Protection)*
  • 2 x USB 2.0 Ports (Supports ESD Protection)
  • 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
  • 1 x BIOS Flashback Button
  • HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

   ASRock Z690 PG RIPTIDE 29

ASRock Z690 PG RIPTIDE เป็นเมนบอร์ดที่เหมาะกับท่านที่ต้องการลองของใหม่ของแรงอย่าง Intel Gen 12 แต่ก็ยังต้องการความคุ้มค่าไปพร้อมๆกัน ด้วยการรองรับแรมแบบ DDR4 อยู่ แต่ก็ยังได้ประสิทธิภาพจัดเต็ม เทคโนโลยีใหม่ล่าสุดอย่าง PCIe 5.0 และนอกจากนั้นยังมาพร้อมพอร์ตและสล๊อตเชื่อมต่อต่างๆที่ครบครันจัดเต้ม รองรับการ์ดจอไซท์ใหญ่ได้ และยังรองรับการโอเวอร์คล๊อคได้ด้วย

ASRock Z690 PG RIPTIDE มาในราคาราว 8,190 บาท จัดว่าสูงอยู่ แต่ก็แลกมาด้วยเทคโนโลยีใหม่ พอร์ตเชื่อมต่อครบ

จุดเด่น

  • ของใหม่ Intel Z690 ,Intel Gen 12
  • พอร์ตเชื่อมต่อครบครัน
  • รองรับ PCIe 5.0
  • มีที่ค้ำการ์ดจอมาให้ในกล่อง
  • ราคาจัดว่าคุ้ม

ข้อสังเกต

  • ไม่มี Back Plate
