การมาของซีพียูอินเทลรุ่นใหม่ๆ “Skylake” ที่เป็นซีพียู Generation 6 รุ่นใหม่ ภายใต้กระบวนการผลิตที่เล็กลง ทำให้มีค่า TDP ต่ำสุดเพียง 35 Watts เท่านั้น จึงมีความร้อนที่น้อยลง และมีประสิทธิภาพในการทำงานที่สูงขึ้น ภายใต้แพลตฟอร์มซ็อกเก็ต LGA1151 และรองรับแรม DDR4 รวมถึงกราฟฟิกการ์ดรุ่นใหม่ ที่รองรับ DirectX 12 โดยซีพียู Intel Skylake รุ่นใหม่นี้ มีให้เลือกทั้ง Core i5 และ Core i7 สนับสนุนการทำงานร่วมกับชิปเซ็ตในตระกูล Intel Z170 ซึ่งเรียกได้ว่าเป็นชิปเซ็ตรุ่นแรกสุดสำหรับซีพียูในซ็อกเก็ต LGA1151 นี้ เมนบอร์ดจึงต้องมีความพร้อมสำหรับการทำงานร่วมกับซีพียูรุ่นใหม่ ไม่ว่าจะเป็นเรื่องของความเร็วในการทำงานหรือการสนับสนุนอุปกรณ์ต่อพ่วงรุ่นใหม่ๆ ก็ตาม
ASRock Z170 Extreme4 เป็นเมนบอร์ดในซีรีส์ Extreme ที่อยู่ในกลุ่มของผู้ใช้เพาเวอร์ยูสเซอร์ เกมมิ่งและ Modder ด้วยความแข็งแกร่งในด้านฟีเจอร์และศักยภาพในการปรับแต่งที่ล้่นเหลือ รวมถึงการรองรับอุปกรณ์ความเร็วสูงใหม่ๆ ไม่ว่าจะเป็น ซีพียู แรมหรือแม้กระทั่ง SSD ที่บนบอร์ดนั้นมีมาให้แบบจัดเต็ม เชื่อได้ว่าใครที่ชื่นชอบการปรับแต่งและเน้นประสิทธิภาพในการทำงานแบบเฉพาะทางน่าจะชื่นชอบเมนบอร์ดในกลุ่ม Extreme นี้แน่นอน ด้วยรูปลักษณ์การออกแบบที่เฉพาะตัว จึงสังเกตได้ว่า ASRock ยังคงเลือกสีดำเป็นโทนสีหลักของเมนบอร์ดรุ่นนี้และตัดด้วยสีทองของคาปาซิเตอร์และคอนเน็กเตอร์แบบต่างๆ และด้วยเอกลักษณ์ของ Super Alloy จึงยังคงมีซิงก์ขนาดใหญ่มาช่วยในการระบายความร้อนให้กับตัวเก็บประจุและภาคจ่ายไฟ ซึ่งดูโดดเด่นกว่าเมนบอร์ด Extreme ในรุ่นก่อนหน้านี้อยู่ไม่น้อย
ที่สำคัญไฮไลต์ ASRock ยังคงใช้ Capacitor คุณภาพอย่าง Nichicon 12K Platinum บนเมนบอร์ดรุ่นนี้ ซึ่งการันตีความคงทนและเสถียรภาพในการทำงาน พร้อมกับภาคจ่ายไฟแบบ 10-phase ให้ใช้กันอย่างเต็มที่ พร้อมกับฟีเจอร์ใหม่ๆ มากมายบนเมนบอร์ดรุ่นนี้ ไม่ว่าจะเป็น การสนับสนุน USB 3.1 Type-A และ Type-C, Purity Sound 3 และ Ultra M.2 ที่เป็น Generation ใหม่ล่าสุด เพื่อการถ่ายโอนข้อมูลร่วมกับ SSD ความเร็วสูงในปัจจุบัน และทำงานกับ DDR4 อย่างเต็มรูปแบบ
ฟีเจอร์ที่น่าสนใจ
ASRock Z170 Extreme4 Lay-out
มาพร้อมภาคจ่ายไฟแบบ 10-phase
3 x PCI Express 3.0 x16 Slots รองรับ AMD Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™ และ NVIDIA® Quad SLI™ and SLI™
Purity Sound 3 : ระบบเสียงคุณภาพสำหรับความบันเทิงและเกม
Intel LAN ให้เสถียรภาพในการทำงานและประสิทธิภาพการเชื่อมต่ออันรวดเร็ว
PCIe x1 Gen3 slot มาในรูปแบบใหม่ ยืดหยุ่นขึ้นสำหรับรองรับการ์ดต่อพ่วงรุ่นใหม่
รองรับแรม DDR4 ได้สูงถึง 3500+ (OC) สำหรับการปรับแต่งที่มากขึ้น
Specification :
Processor
- Supports 6th Generation Intel® Core™ i7/i5/i3/Pentium®/Celeron® Processors (Socket 1151)
- Digi Power design
- 10 Power Phase design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPUs
- Supports ASRock BCLK Full-range Overclocking
- Supports ASRock Hyper BCLK Engine
Chipset : Intel® Z170
Memory
- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- Supports DDR4 3200+(OC)*/2933(OC)/2800(OC)/2400(OC)/2133 non-ECC, un-buffered memory *
- Max. capacity of system memory: 64GB*
- Supports Intel® Extreme Memory Profile (XMP) 2.0
- 15μ Gold Contact in DIMM Slots
Audio
- 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection (ASRock Full Spike Protection)
- Supports Purity Sound™ 3
- Nichicon Fine Gold Series Audio Caps
- 115dB SNR DAC with differential amplifier
- TI® NE5532 Premium Headset Amplifier (Supports up to 600 ohm headsets)
- Pure Power-In
- Direct Drive Technology
- PCB isolate shielding
- Supports DTS Connect
Expansion slot
- 3 x PCI Express 3.0 x16 Slots (PCIE2/PCIE4/PCIE6: single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE4); triple at x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6))
- 3 x PCI Express 3.0 x1 Slots (Flexible PCIe)
- Supports AMD Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
- 15μ Gold Contact in VGA PCIe Slot (PCIE2)
Storage
- 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 14 and Intel® Smart Response Technology), NCQ, AHCI and Hot Plug
- 3 x SATA Express 10 Gb/s Connectors*** M2_1, SATA3_0, SATA3_1 and SATA_EXP_0 share lanes. If either one of them is in use, the others will be disabled.
- 1 x Ultra M.2 Socket, supports M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)* Supports ASRock U.2 Kit
Rear I/O Panel
- 1 x PS/2 Mouse/Keyboard Port
- 1 x DVI-D Port
- 1 x HDMI Port
- 1 x DisplayPort 1.2
- 1 x Optical SPDIF Out Port
- 1 x USB 3.1 Type-A Port (10 Gb/s) (ASMedia ASM1142) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x USB 3.1 Type-C Port (10 Gb/s) (ASMedia ASM1142) (Supports ESD Protection (ASRock Full Spike Protection))
- 6 x USB 3.0 Ports (Intel® Z170) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x Clear CMOS Switch
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
แกะกล่อง
หน้ากล่องสุดเท่ ดีไซน์ใหม่ พร้อมโลโก้ Super Alloy และฟีเจอร์การสนับสนุนต่างๆ
ด้านหลังบอกถึงฟีเจอร์หลักที่น่าสนใจ ไม่ว่าจะเป็น Super Alloy, Ultra M.2, 10-phase power และ Digi Power เป็นต้น
ด้านข้างกล่องมีบอกชิปเซ็ตและสนับสนุนซีพียูรุ่นใหม่อย่างชัดเจน
อุปกรณ์ต่างๆ ที่มีมาให้ภายในกล่อง
สาย SATA ในแบบหัวล็อค 90 องศา
บริดจ์สำหรับ SLI
ฝาปิดด้านหลังออกแบบมาได้สวยงามทีเดียว
คู่มือและแผ่นไดรเวอร์ในเบื้องต้น สำหรับผู้ใช้ Windows 10 อาจจะต้องดาวน์โหลดจากเว็บไซต์เพิ่มเติม
ตัวเมนบอร์ด ASRock Z170 Extreme4 แบบเต็มตัวที่ออกแบบมาได้อย่างสวยงามสมกับความ Extreme ของรุ่น ดูแล้วแน่นๆ ดีทีเดียว

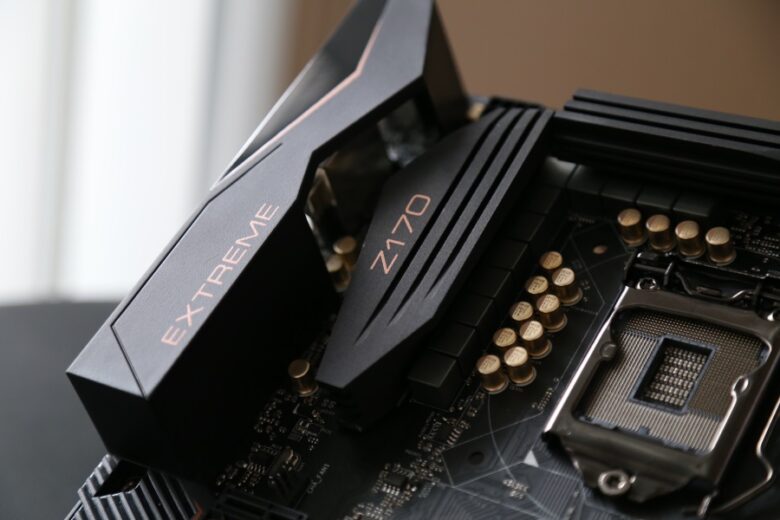

ซ็อกเก็ตใหม่ LGA1151 พร้อมซิงก์ระบายความร้อนให้กับภาคจ่ายไฟแบบ 10-phase สีดำสกรีน Z170 ตัดกับสีมองของ Capacitor ดูลงตัว
สล็อตแรม DDR4 รองรับการโอเวอร์คล็อกได้สูงถึง 3500+ และติดตั้งได้มากถึง 64GB รวมถึงหน้าสัมผัสในแบบ 15μ Gold เพื่อการจ่ายไฟที่มีเสถียรภาพ
สล็อต PCI Express 3.0 x16 Slots ที่มีให้ถึง 3 สล็อต รองรับการทำงานในแบบ (PCIE2/PCIE4/PCIE6: single at x16 (PCIE2) และถ้าเป็นแบบ dual slot จะให้ความเร็วที่ x8 (PCIE2) / x8 (PCIE4) ส่วนถ้าใช้งานแบบ Triple สล็อต จะทำงานที่ x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6))
สล็อต Ultra M.2 รองรับการ์ด Storage ที่ให้ความเร็วสูง ใช้ได้กับการ์ด M.2 SATA3 6.0 Gb/s module และ M.2 PCI Express module up to Gen3 x4 (32 Gb/s)
ส่วนของซิงก์ดีไซน์เก๋ ที่ครอบอยู่บนคอนโทรลเลอร์ระบบเสียง Purity Sound 3
ซิงก์ขนาดใหญ่ช่วยระบายความร้อนให้กับชิปเซ็ต Intel Z170
มาพร้อมออนบอร์ดสวิทช์ที่ช่วยให้การ Power on/ Reset ทำได้อย่างง่ายดาย และยังมี LED Debug มาให้เพื่อให้ง่ายต่อการตรวจสอบการทำงานของเมนบอร์ด
พอร์ตต่อพ่วงด้านหลังที่มีมาให้อย่างครบครัน ไม่ว่าจะเป็น USB, Type-A, Type-C, HDMI, DVI, LAN และระบบเสียงแบบ 7.1-channel
พอร์ตต่อพ่วงแบบ SATA3 6.0 Gb/s รองรับการทำ RAID ได้ทั้ง RAID 0, RAID 1, RAID 5, RAID 10
Conclusion
สำหรับ ASRock Z170 Extreme4 ต้องเรียกว่าเป็นเมนบอร์ดที่เปิดตัวแรกๆ ของทาง ASRock ที่ออกมารองรับซีพียู Intel Gen 6 ที่เป็นซีพียูรุ่นใหม่ในรหัส Skylake บนแพลตฟอร์ม LGA1151 ที่เรียกว่าเป็นรุ่น Extreme เน้นฟีเจอร์พิเศษมากมาย อาจมองได้ว่าเป็นเมนบอร์ดที่เน้นประสิทธิภาพในการทำงานที่สูงขึ้น เพื่อให้รองรับผู้ใช้ในกลุ่มเพาเวอร์ยูสเซอร์ที่อยากได้ประสิทธิภาพในการทำงาน ร่วมกับซอฟต์แวร์เฉพาะทางหรือการเล่นเกมได้ไหลลื่น โดยสลัดข้อจำกัดทั้งในด้านของแรมและ Storage ออกทั้งหมด ด้วยการใช้ DDR4 ความเร็วสูงที่ราคาเริ่มลดลงมาบ้างแล้วในปัจจุบันและทางเลือกในการใช้งาน SSD ที่ให้เลือกใช้ทั้ง SATA Express แทนที่การใช้งาน SATA ปกติ หรือจะเลือกใช้ Ultra M.2 ที่มีโมดุลออกมาจำหน่ายบ้างแล้ว แม้ราคาจะไม่สบายกระเป๋า แต่ถ้าแลกกับความเร็วที่ได้แล้ว หลายคนน่าจะเลือกเปลี่ยนไปใช้ไม่ยาก
เช่นเดียวกับพอร์ตต่อพ่วงบนเมนบอร์ด ที่มีมาให้เยอะจริงๆ โดยเฉพาะพอร์ตสำคัญๆ เช่น USB 3.1, USB Type-A หรือ USB Type-C ที่เชื่อว่าไม่เกินสิ้นปีนี้ น่าจะมีอุปกรณ์ที่ใช้ร่วมกันออกมาเต็มตลาดอย่างแน่นอน รวมไปถึงพอร์ตสำหรับการแสดงผลที่ ASRock ไม่เคยลืมจะจัดมาให้แบบเต็มๆ สำหรับคนที่ชอบต่อหลายๆ จอ ไม่ควรพลาดเป็นอย่างยิ่ง นอกจากนี้ยังมีฟีเจอร์สำคัญบน Super Alloy ที่มีมาให้ใช้กันอย่างเหลือเฟือเลยทีเดียว เรียกว่ายังคงความเป็น Extreme อย่างไม่ผิดเพี้ยน ซึ่งผู้ใช้น่าจะได้ประโยชน์ในเกือบทุกฟังก์ชั่นตามที่ต้องการ
จุดเด่น
- สนับสนุนซีพียู Intel Gen6 Skylake ใหม่ล่าสุด LGA1151
- มีฟังก์ชั่นการเชื่อมต่ออุปกรณ์ความเร็วสูงครบครัน ไม่ว่าจะเป็น DDR4 หรือ Ultra M.2
- พอร์ตการแสดงผลมีให้ใช้ทั้ง DVI, HDMI และ DisplayPort
ข้อสังเกต
- ทำงานร่วมกับแรม DDR4 ที่ราคายังค่อนข้างสูงอยู่
- พอร์ต SATA อาจดูน้อยไปบ้างสำหรับการใช้งานของบางคน
